GPS Nedir ve Nasıl Çalışır?
GPS Nedir ve Nasıl Çalışır?
GPS (Global Positioning System; Küresel Yer Belirleme Sistemi ya da Küresel Konumlandırma Sistemi), düzenli olarak kodlanmış bilgi yollayan bir uydu ağıdır ve uydularla arasındaki mesafeyi ölçerek Dünya üzerindeki kesin yeri tespit etmeyi mümkün kılar.
Bu sistem, ABD Savunma Bakanlığı’na ait, yörüngede sürekli olarak dönen 24 uydudan oluşur. Bu uydular çok düşük güçlü radyo sinyalleri yayarlar. Yeryüzündeki GPS alıcısı, bu sinyalleri alır. Böylece konum belirlenmesi mümkün olur.
Bu sistemin ilk kuruluş hedefi tamamen askeri amaçlar içindi. GPS alıcıları yön bulmakta, askeri çıkartmalarda ve roket atışlarında kullanılmak üzere tasarlanmıştır. Ancak, 1980’lerde GPS sistemi sivil kullanıma da açılmıştır.
- 1 Uygulama alanları
- 2 GPS Sistemi
- 2.1 Uzay Bölümü
- 2.2 Kontrol Bölümü
- 2.3 Kullanıcı Bölümü
- 3 Kaynakça
Uygulama alanları
Askeri: GPS cruise füzelerinde (kıtalar arası füzelerde) ve hassas güdümlü füzelerde kullanılmaktadır. Balistik füzelerede de fırlatma pozisyonunun daha doğru olarak hesaplanması için kullanılmaktadır. Ayrıca Amerikan Nükleer Patlama Gözlemleme Sisteminin büyük bir parçası olarak GPS uyduları nükleer patlama dedektörleri içerir.
Türk Silahlı Kuvvetleri’de izlediği savunma politikasına paralel olarak bir çok alanda gps uygulamalarından yararlanmaktadır.Örnek olarak komando birlikleri intikal, travers, arazide yön bulma gibi bir çok alanda gpsten faydalanmaktadır.
Sivil GPS alıcılarına füze yapma amaçlı kullanılmamaları için 18 km yükseklik ve 450km/s hız gibi limitler getirilmiştir.
Araştırma: En pahalı GPS alıcıları haritacılar tarafından sınırların, yapıların, harita işaretlerinin konum tespiti ve yol yapım çalışmaları için kullanılmaktadır.
Görsel engelliler için: 1980’lerin sonlarına doğru uygulamaya giren GPS ile birlikte “MoBIC, Drishti, Brunel Navigation System for the Blind, NOPPA, BrailleNote GPS and Trekker” isimli projeler yürütülmeye başlamıştır.
Havacılık: GPS uçaklarda da diğer yön bulma aygıtlarına ek olarak kullanılmaktadır. Bazı firmalar yolcuların el tipi GPS alıcılarını kullanmalarına izin vermemektedir.
Referans saat: Birçok senkronizasyon sistemi referans saat kaynağı olarak GPS’i kullanmaktadır. GPS sistemi UTC ve GMT’den farklı olarak kendi uyduları üzerindeki atomik saatleri kullanmaktadır. Bunlar 6 Haziran 1980’de sıfırlanmışlar, ve artık saniyeleri düzeltmesi yapılmadığı için UTC’den 14 saniye ileridedirler. Bu nedenle periyodik olarak GPS alıcılarına UTC saat bilgisi gönderilir.
GPS Sistemi
GPS sinyallerinin üretilmesi

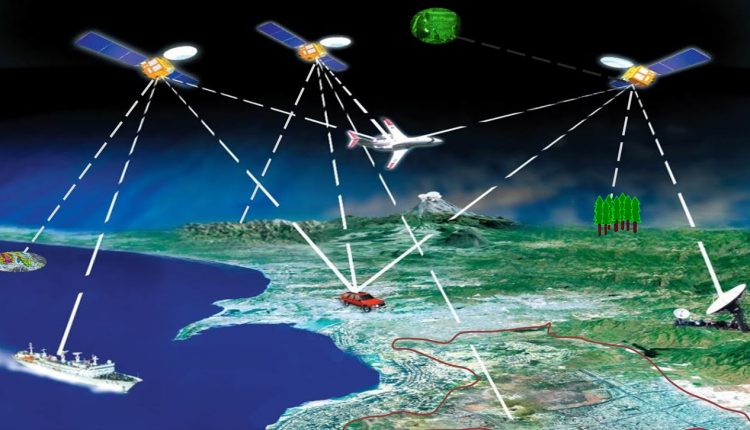

NAVSTAR sistemi, uzay bölümü (uydular), kontrol bölümü (yer istasyonları) ve kullanıcı bölümünden (GPS alıcısı) oluşur.
Uzay Bölümü
Uzay bölümü, en az 24 uydudan (21 aktif uydu ve 3 yedek) oluşur ve sistemin merkezidir. Uydular, “Yüksek Yörünge” adı verilen ve dünya yüzeyinin 20.200 km üzerindeki yörüngede bulunurlar. Bu kadar fazla yükseklikte bulunan uydular oldukça geniş bir görüş alanına sahiptirler ve dünya üzerindeki bir GPS alıcısının her zaman en az 4 adet uyduyu görebileceği şekilde yerleştirilmişlerdir.
Uydular saatte 7.000 mil hızla hareket ederler ve 12 saatte, dünya çevresinde bir tur atarlar. Güneş enerjisi ile çalışırlar ve en az 10 yıl kullanılmak üzere tasarlanmışlardır. Ayrıca güneş enerjisi kesintilerine karşı (güneş tutulması vs.) yedek bataryaları ve yörünge düzeltmeleri için de küçük ateşleyici roketleri vardır.
GPS projesi ilk uydunun 1978’de ateşlenmesiyle başlamıştır. 24 uyduluk ağ 1994’de tamamlanmıştır. Projenin devamlılığı ve geliştirilmesi ile ilgili bütçe ABD Savunma Bölümüne aittir.
Uyduların her biri, iki değişik frekansta ve düşük güçlü radyo sinyalleri yayınlamaktadır. (L1, L2) Sivil GPS alıcıları L1 frekansını (UHF bandında 1575,42 Mhz), ABD Savunma bölümü alıcıları L2 (1227,60 Mhz) frekansını dinlemektedirler. Bu sinyal “Görüş Hattında” Line of Sight ilerler. Yani bulutlardan, camdan ve plastikten geçebilir ancak duvar ve dağ gibi katı cisimlerden geçemez.
GPS sinyalleri binalardan yansıdığı için şehir içlerinde araziye oranla hassasiyeti azalır. Yeraltına kazılan tünellerde ise sinyal elde edilemez. Hatalı sinyallerin elde edilebileceği ya da hiç sinyal elde edilemeyen bölgelerde kullanılmak üzere geliştirilen Diferansiyel GPS’ler tarafından bu hatalar en aza indirilerek daha hassas bir yer ölçümü yapılabilir.
Daha rahat anlaşılması için, bildiğimiz radyo istasyonu sinyalleri ile L1 frekansını kıyaslamak istersek; FM radyo istasyonları 88 ile 108 Mhz arasında yayın yaparlar, L1 ise 1575,42 Mhz’i kullanır. Ayrıca GPS’in uydu sinyalleri çok düşük güçtedirler. FM radyo sinyalleri 100.000 watt gücünde iken L1 sinyali 20-50 watt arasındadır. Bu yüzden GPS uydularından temiz sinyal alabilmek için açık bir görüş alanı gereklidir.
GPS uyduları tarafından gönderilen elektromanyetik dalgalar atmosferden geçerken bükülmeye uğrarlar. L1 ve L2 bantları farklı dalga boylarına sahip olduğundan farklı oranda bükülmeye uğradığından aradaki farklılık hesaplanarak atmosferik bozulma engellenerek çok daha hassas bir yer bilgisi hesaplanabilir. Sadece L1 bandı kullanılarak (diferansiyel GPS ile dahi) 98 m. hassasiyet elde edilebilirken, L1 ve L2 bantlarının ortak kullanımı ile 1 m.’nin altında hassasiyete ulaşmak mümkün olmaktadır.
Her uydu yerdeki alıcının sinyalleri tanımlamasını sağlayan iki adet özel pseudo-random (şifrelenmiş rastgele kod) kodu yayınlar. Bunlar Korumalı (Protected P code) kod ve Coarse/Acquisition (C/A code) kodudur. P kodu karıştırılarak sivil izinsiz kullanımı engellenir, bu olaya Anti-Spoofing adı verilir. P koduna verilen başka bir isimde “P (Y)” ya da sadece “Y” kodudur.
Bu sinyallerin ana amacı yerdeki alıcının, sinyalin geliş süresini ölçerek, uyduya olan mesafesini hesaplamayı mümkün kılmasıdır. Uyduya olan mesafe, sinyalin geliş süresi ile hızının çarpımına eşittir. Sinyallerin kabul edilen hızı ışık hızı dır. Gelen bu sinyal, uydunun yörünge bilgileri ve saat bilgisi, genel sistem durum bilgisi ve ionosferik gecikme bilgisini içerir. Uydu sinyalleri çok güvenilir atom saatleri kullanılarak zamanlanır.
Kontrol Bölümü
Adından anlaşılacağı gibi, Kontrol Bölümü, GPS uydularını sürekli izleyerek, doğru yörünge ve zaman bilgilerini sağlar. Dünya üzerinde 5 adet kontrol istasyonu bulunmaktadır.(Hawai,Kwajalein,Colorado Spring(Ana merkez),Ascension adaları ve Diego Garcia) Bunlardan dördü insansız, biri insanlı ana kontrol merkezidir. İnsansız kontrol merkezleri, topladıkları bilgileri ana merkeze yollarlar. Ana merkezde bu bilgiler değerlendirilerek gerekli düzeltmeler uydulara bildirilir.
Kullanıcı Bölümü
Kullanıcı bölümü yerdeki alıcılardır. Çeşitli amaçlarla GPS kullanarak yerini belirlemek isteyen herhangi bir kişi, sistemin kullanıcı bölümüne dahil olur. Genellikle intikal yapan komando birlikleri tarafindan kullanilir.
